MHVS-10V plus系列视觉维氏硬度计
MHVS-10v视觉维氏硬度计产品简介：
高精密步控电加载技术：
Ø 主试验力加载速度极快，效率提高
Ø 视频实时测量、效果更佳、更准、更稳定
Ø “奥龙芯”独有力值曲线图Ø 高精度传感器配合“奥龙芯”控制系统
Ø 加卸载速度更迅速、精准
Ø 采用独特的嵌入式视觉技术
Ø 测量操作简单，极大的减少人为误差
Ø 可实现远程控制，操作简单
Ø 极快的加载速度：试验力加载时间2-10秒
Ø 全过程智能控制。分段施力、平滑变速、高精度高速步控等
MHVS-10V视觉维氏硬度计视觉系统特点：
Ø 客观性：视觉系统具有客观性，分析结果不受主观影响
Ø 灰度分辨率高：人眼一般64灰阶，机器视觉可以高达256灰阶

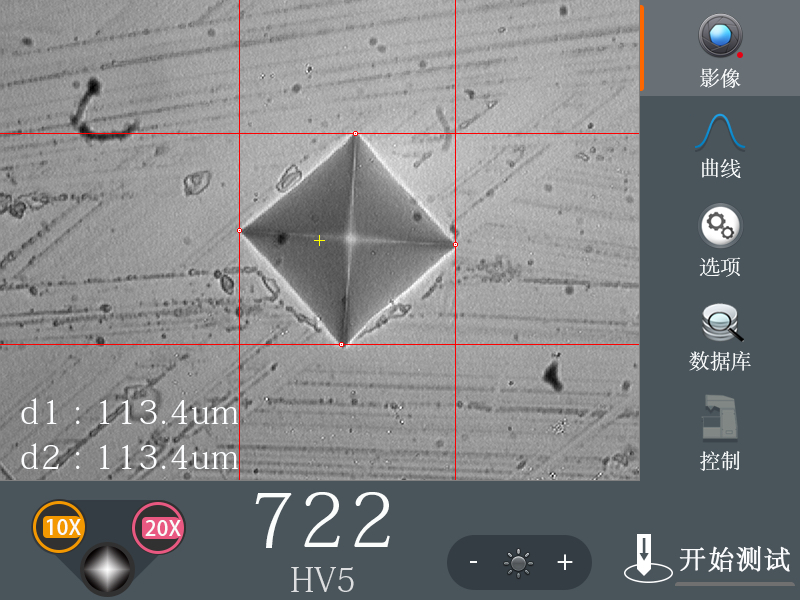

Ø 嵌入式影像技术取代传统测量目镜，使用摄像头+显示屏模式，压痕图像，显示屏直接显示
Ø 视觉芯片类型：工业级专用高清摄像头
Ø 对比度、亮度、白平衡等调节一应俱全
Ø 视觉分析模式简化人工操作过程，减少人员操作疲劳，测量数据更直观、便捷
Ø 优化每个环节，相较于传统硬度计整体性能极大提升，时间节约50%
MHVS-10V视觉维氏硬度计视觉系统相对目镜测量的优势：
直接在需要进行测量的表面进行测量，不存在视觉误差。传统结构的硬度计采用目镜测量，刻度线与压痕不是在一个平面上，不同的视角下，刻度位置与压痕位置会产生视觉差，导致不同的视角和不同的人员测量结果有差异
测量精度高：不存在机械目镜的回差问题。机械目镜螺旋测微结构刻度分辨率为10µm左右，而且存在机械回差，需要严格定义测量手法。视觉系统的图像传感器像素间隔为7.5µm，精度相对高，测量一致性好
可提供多种测量方式的二维同时测量，简化测量过程，提升测量速度
具备矩形切线测量法
无视觉疲劳，降低测量劳动强度。奥龙视觉系统采用65K真彩TFT液晶屏，观察舒服不疲劳，而且可以多人同时测量
MHVS-10V视觉维氏硬度计技术参数：
|
型号 |
MHVS-5V |
MHVS-10V |
MHVS-30V |
MHVS-50V |
|
试验力（kgf） |
0.2、0.3、0.5、1、2、2.5、3、5 |
0.3、0.5、1、2、2.5、3、5、10 |
0.5、1、2、3、5、10、20、30 |
1、2、3、5、10、20、30、50 |
|
加载方式 |
自动加载、卸载 |
|||
|
试验力切换 |
自动 |
|||
|
语言选择 |
中英文 |
|||
|
保荷时间 |
5-60s |
|||
|
压头物镜切换 |
自动 |
|||
|
可测试参数 |
HV\HK |
|||
|
物镜 |
10倍、20倍 |
|||
|
最大测量长度 |
400µm |
|||
|
最小分辨率 |
0.1µm |
|||
|
样品最大高度 |
105mm |
|||
|
压头中心到机身距离 |
135mm |
|||
|
硬度转换 |
HV、HK、HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRK、HR15N、HR30N、HR45N、 HR15T、HR30T、HR45T、HBW |
|||
|
触摸屏操作面板 |
影像、力值曲线、选项、数据库、控制、加载开始、灯光调节、物镜切换 |
|||
|
数值显示 |
D1、D2值、HV、HK指示、硬度值、转换值、保载时间、测试次数 |
|||
|
光源 |
5V/3W 白光LED |
|||
|
通讯接口 |
RS 232 |
|||
|
执行标准 |
JJG151,GB/T 4340， ISO/DIN6507，ASTM E-384 |
|||
|
照相装置 |
内置高清摄像头 |
|||
|
电源 |
AC90-240,50-60Hz |
|||
|
外形尺寸 |
473*190*637mm |
|||
|
机器净重 |
约70kg |
|||
MHVS-10V视觉维氏硬度计样品要求：
虽然维氏硬度既可以测量较软的材料，又可以测量较硬的材料，但它对试样同样有着自己的要求。只有选择合适的试样，才能避免由此带来的误差，得到准确的维氏硬度值。
MHVS-10V视觉维氏硬度计试样外表要求
维氏硬度试样表面应光滑平整，不能有氧化皮及杂物，不能有油污。一般的，维氏硬度试样表面粗糙度参数Ra不大于0.40μm，小负荷维氏硬度试样不大于0.20μm，显微维氏硬度试样不大于0.10μm。（μm是表面粗糙度参数Ra的单位。）
MHVS-10V视觉维氏硬度计试样制备的要求
维氏硬度试样制备过程中，应尽量减少过热或者冷作硬化等因素对表面硬度的影响。
此外，对于小截面或者外形不规则的试样，如球形、锥形，需要对试样进行镶嵌或者使用专用平台。
MHVS-10V视觉维氏硬度计主机标准配置：
|
名称 |
数量 |
名称 |
数量 |
|
十字试台 |
1只 |
薄片夹持台 |
1只 |
|
平口夹持台 |
1只 |
细丝夹持台 |
1只 |
|
螺丝刀 |
2把 |
水平调节螺钉 |
4只 |
|
10x测微目镜 |
1只 |
显微硬度块 |
2块 |
|
水平仪 |
1只 |
备用保险丝 |
2只 |
|
产品使用说明书 |
1份 |
产品合格证 |
1份 |
79800
